در صنایع نفت، گاز و پتروشیمی، مخازن ذخیرهسازی به عنوان یکی از مهمترین و حیاتیترین تجهیزات، همواره در معرض خطر خوردگی هستند. خوردگی کف مخزن، به ویژه در تماس با خاک یا محصولات ذخیرهشده، میتواند منجر به نشت مواد، خسارات مالی سنگین، آلودگی محیط زیست و حتی حوادث جبرانناپذیر شود.

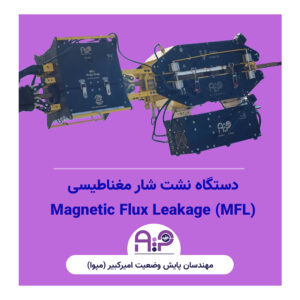

برای مقابله با این چالش، اسکنر کف مخزن به روش نشت شار مغناطیسی (MFL) به عنوان یک راهکار سریع، دقیق و مقرونبهصرفه طراحی و ساخته شده است.
این دستگاه پیشرفته، با استفاده از تکنولوژی آزمون غیرمخرب (NDT) مبتنی بر نشت شار مغناطیسی، قادر است ورقهای فولادی کف مخزن را به سرعت و با دقت بالا اسکن کرده و نواحی دارای خوردگی، حفرهها، کاهش ضخامت و سایر عیوب موضعی را شناسایی کند . اساس کار دستگاه به این صورت است که با ایجاد یک میدان مغناطیسی قوی در ورق فولادی، هرگونه ناپیوستگی در فلز باعث “نشت” شار مغناطیسی به بیرون میشود. این نشتیها توسط سنسورهای حساس دستگاه دریافت شده و به کامپیوتر ارسال میگردند تا پس از پردازش، نقشه دقیقی از عیوب کف مخزن داشته باشیم.
دستگاه بازرسی کف مخزن مپوا با نام (Capture) برای اولین بار در ایران تولید و به بهره برداری رسیده است و در بازرسی های مختلفی مورد ارزیابی قرار گرفته است.
کاربردهای اصلی دستگاه بازرس کف مخزن مپوا
-
تشخیص انواع خوردگی: این دستگاه قادر به شناسایی خوردگی داخلی (در تماس با محصول) و خوردگی خارجی (در تماس با خاک) است و میتواند حفرههای ریز و نواحی با کاهش ضخامت موضعی یا کلی را به خوبی نشان دهد .
-
بازرسی از روی سطوح دارای پوشش: یکی از مزایای کلیدی این روش، امکان اسکن کف مخزن حتی از روی لایههای رنگ و عایق است که نیاز به تمیزکاری گسترده و پرهزینه را به حداقل میرساند .
-
غربالگری سریع (Screening): با توجه به سرعت بالای اسکن (تا 40سانتی متر بر ثانیه)، این روش به عنوان یک تکنیک غربالگری عالی عمل کرده و مناطق مشکوک به خوردگی را به سرعت شناسایی میکند. این مناطق سپس میتوانند با روشهای دقیقتری مانند آزمون فراصوت (UT) مورد بررسی تکمیلی قرار گیرند .
مشخصات فنی دستگاه بازرسی کف مخزن (Capture)
در ادامه به مهمترین مشخصات فنی این اسکنر پیشرفته اشاره شده است:
| ویژگی فنی | توضیحات / مقدار |
|---|---|
| روش آزمون | نشت شار مغناطیسی (MFL) |
| نوع مواد قابل آزمون | کلیه فلزات فرومغناطیس (عمدتاً فولادهای کربنی) و قابلیت بازرسی ورق با ضخامت 6 الی 14 میلیمتر |
| سرعت اسکن | تا 0.4 متر بر ثانیه |
| عرض موثر اسکن | ۳۰ سانتیمتر (با آرایهای از سنسورها) |
| نوع عیوب قابل تشخیص | انواع خوردگی (حفرهای، عمومی)، کاهش ضخامت موضعی، حفرهها، شیارها و سوراخها |
| قابلیت تشخیص عیوب | توانایی تشخیص عیوب با 20% کاهش ضخامت و همچنین توانایی تمایز بین عیوب رو و زیر ورق |
| سنسورها | دارای 160 سنسور 80 کاناله با دقت بازرسی 5×0.5mm |
| استانداردهای مرتبط | منطبق با الزامات استانداردهای API 653, ASME Sec V Art. 16, و EEMUA 159 |
| وضعیت سطح مورد نیاز | قابل اسکن روی سطوح دارای رنگ و عایق؛ در صورت نبود پوشش، نیاز به تمیزی سطح حداقل تا درجه SA2 (تمیزکاری با سندبلاست) و عاری از آب، روغن و چربی است |
| نوع گزارشدهی | ارائه گزارشات رنگی با تفکیک درصد شدت خوردگی، نقشه کلی توزیع عیوب کف مخزن، موقعیت دقیق عیوب به صورت مختصاتی و خروجی دادهها در قالب فایلهای Excel و تصویری |
| قابلیتهای ویژه | قابلیت اسکن بر روی ورقهای دارای ناهمواری و اعوجاج، امکان بازرسی در اطراف ساپورتها و لولهها |
نکته: این اسکنر به عنوان یک ابزار غربالگری عمل کرده و برای اندازهگیری دقیق عمق عیوب شناساییشده، توصیه میشود از آزمون تکمیلی فراصوت (UT) در نقاط مشخصشده استفاده گردد .
