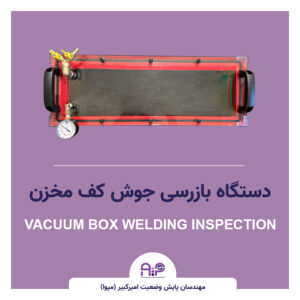

در صنایع نفت، گاز، پتروشیمی و نیروگاهی، اطمینان از آببندی کامل جوشهای کف مخازن ذخیرهسازی از اهمیت حیاتی برخوردار است. هرگونه نشتی در این جوشها میتواند منجر به نشت محصول، آلودگی محیط زیست، خسارات مالی سنگین و خطرات ایمنی جدی شود. دستگاه تست وکیوم (Vacuum Box V700)، یک ابزار کارآمد، دقیق و پرکاربرد برای بازرسی جوش کف مخازن به روش حبابزایی است.
این دستگاه با ایجاد خلأ (فشار منفی) در یک محفظه شفاف که روی جوش قرار میگیرد، نشتیهای ریز در جوش را شناسایی میکند. روش کار به این صورت است که ابتدا محل جوش با محلول کفزا (مانند آب صابون) آغشته میشود. سپس محفظه وکیوم روی جوش قرار گرفته و با استفاده از پمپ خلأ یا اجکتور، هوای داخل محفظه تخلیه میشود . در صورت وجود هرگونه نشت یا ترک در جوش، هوا از محل نشتی به درون محفظه مکیده شده و حبابهای پایدار روی سطح جوش تشکیل میشود که به راحتی قابل مشاهده است . این روش که به بازرسی جوش به روش حباب (Bubble Leak Testing) معروف است، یکی از مطمئنترین روشهای آزمون غیرمخرب محسوب میشود .
کاربردهای اصلی وکیوم باکس V700:
-
بازرسی جوش کف مخازن ذخیرهسازی: این دستگاه به طور ویژه برای بازرسی جوشهای کف مخازن (شامل جوشهای لب به لب و روی هم) و همچنین جوش اتصال کف به دیواره مخازن (shell-to-bottom weld) طراحی شده است . این بازرسی مطابق با استانداردهای بینالمللی مانند API 650، API 653، ASME Section V و EEMUA 159 انجام میشود .
-
بازرسی جوش در مخازن با دسترسی یک طرفه: در بسیاری از مخازن، کف مخزن تنها از یک طرف قابل دسترسی است (به خصوص در مخازن با کف دوجداره). روش وکیوم باکس یکی از معدود روشهایی است که میتواند در این شرایط به راحتی و با دقت بالا جوشها را بازرسی کند .
-
تشخیص انواع عیوب جوش: این روش قادر به شناسایی انواع نشتها، ترکهای نافذ، تخلخلهای متصل به سطح، عدم نفوذ کامل جوش و سایر عیوبی است که مسیری برای نشت سیال ایجاد میکنند .
-
کنترل کیفیت در حین ساخت و تعمیرات: از این دستگاه میتوان هم برای بازرسی جوشهای جدید در مرحله ساخت مخازن استفاده کرد و هم برای ارزیابی وضعیت جوشهای قدیمی در برنامههای بازرسی ادواری و تعمیرات .
-
بازرسی خطوط لوله و سازههای جوشکاری شده: علاوه بر مخازن، از این روش برای بازرسی جوش خطوط لوله، اتصالات و سایر سازههای جوشکاری شده که نیاز به آببندی کامل دارند نیز استفاده میشود.
مشخصات فنی وکیوم باکس V700
در ادامه به مهمترین مشخصات فنی این محصول اشاره شده است:
| ویژگی فنی | توضیحات / مقدار |
|---|---|
| روش آزمون | تست نشتی خلأ به روش حبابزایی (Bubble Leak Testing / Vacuum Box Testing) |
| استانداردهای مرتبط | منطبق با الزامات استانداردهای API 650, API 653, ASME Sec V, ASTM E515, EEMUA 159 |
| طول موثر بازرسی جوش | 600 میلیمتر |
| ابعاد محفظه (نمونه) | 700x250x150 mm |
| جنس بدنه | آلومینیوم مقاوم و پلکسیگلاس شفاف |
| وزن محفظه | حدود 7 کیلوگرم |
| منبع ایجاد خلأ | پمپ الکتریکی یا اجکتور پنوماتیک (با استفاده از کمپرسور هوا) |
| حداکثر خلأ قابل تنظیم | تا 0.67 بار (حدود 500میلیمتر جیوه) |
| فشار خلأ استاندارد | -1 بار |
| دبی مکش پمپ | ۸ تا ۱۶ متر مکعب بر ساعت (بسته به مدل پمپ) |
| ولتاژ تغذیه (برای پمپ برقی) | ۲۲۰ ولت / ۵۰ هرتز |
| نوع آببند | استفاده از واشرهای دو مرحلهای از جنس اسفنج لاستیکی برای ایجاد خلأ اولیه مناسب، حتی روی جوشهای روی هم |
| ویژگیهای ویژه | * روشنایی LED داخلی: برخی مدلها دارای چراغ LED داخلی هستند که مطابق با استاندارد API 650، نور کافی برای دید بهتر حبابها را فراهم کرده و بازتاب نور را حذف میکند . * شیر اطمینان کالیبره شده: جهت تنظیم دقیق خلأ و جلوگیری از ایجاد خلأ بیش از حد که میتواند به دستگاه یا اپراتور آسیب بزند . * سرعت بازرسی بالا: امکان بازرسی 2 متر جوش در دقیقه . |
نکته: برای دستیابی به بهترین نتیجه، توصیه میشود از محلول کفزای استاندارد (به جای آب صابون معمولی) استفاده شود و خلأ ایجاد شده حداقل به مدت ۳۰ ثانیه پایدار بماند تا حبابهای ریز ناشی از نشتیهای کوچک قابل مشاهده باشند .
